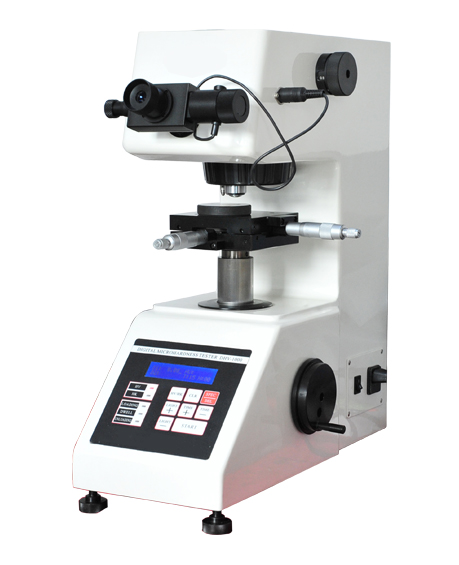

時代TMVS-1/TMVS-1S數顯自動（手動）磚塔顯微維氏硬度計
產品概述：
• TMVS-1/TMVS-1S數顯自動（手動）磚塔顯微維氏硬度計在機械上采用精密的設計，在電氣上由CPU控制試驗過程，在光學上采用高清晰光學測量系統、光電傳感等新技術
• 適用于測量微小、薄形試件、表面滲鍍處理后的零件和對瑪瑙、玻璃、陶瓷等脆性材料的顯微和努氏硬度的測定 以及涂層、表面覆層、層壓金屬、熱處理碳化層和淬火硬化層的深度與硬度梯度的測定。是科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器。
功能特點：
• 操作由面板上的觸摸鍵輸入，能預置試驗力保持時間、選擇維氏或努氏試驗方法、調節測量光源的強弱等功能。
• 在LCD液屏上顯示測量壓痕長度、硬度值、試驗力保持時間，測量次數等
• 硬度計可根據用戶特殊要求配置CCD圖像自動測量裝置、視頻裝置和攝像裝置。
技術參數：
|
型 號 |
TMVS-1 |
TMVS-1S |
|
標 尺 |
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 |
|
試 驗 力 |
（10, 25, 50, 100, 200, 300, 500, 1000）gf |
|
試驗力 |
選擇旋鈕 |
|
符合標準 |
EN-SO6507， GB/T4340， ASTMandJIS |
|
加 卸 載 |
自動 |
|
試驗保持時間 |
0 ～ 60s |
|
轉 塔 |
電動 |
手動 |
|
目鏡放大倍數 |
10X |
|
數字式目鏡 |
√ |
|
目鏡分辨率 |
0.0625μm |
|
物鏡倍率 |
10x，40x |
|
總放大倍率 |
100x（觀察）, 400x（測量） |
|
測量范圍 |
200μm |
|
光 通 道 |
雙光通道切換：目鏡/攝像裝置 |
|
濾 色 片 |
藍色 |
|
光 源 |
12V/50W |
|
顯 示 |
對角線長度、硬度值、試驗力等 |
|
硬 度 值 |
5位 |
|
對角線長度 |
4位（D1,D2） |
|
測試高度 |
100mm |
|
測試寬度 |
98mm |
|
XY臺尺寸 |
100×100mm |
|
XY移動 |
25×25(mm) |
|
XY分辨率 |
0.01mm |
|
工作溫度 |
10℃ ～ 38℃ |
|
濕 度 |
10% ～90% |
|
外形尺寸 |
480×305×545mm |
|
重 量 |
30kg |
|
電 源 |
220V，60/50Hz |
基本配置：
|
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
|
1 |
主機 |
1 |
14 |
細絲夾持臺 |
1 |
|
2 |
維氏壓頭 |
1 |
15 |
水平儀 |
1 |
|
3 |
10X測微目鏡 |
1 |
16 |
砝碼 |
6 |
|
4 |
十字試臺 |
1 |
17 |
產品合格證書 |
1 |
|
5 |
平口夾持臺 |
1 |
18 |
產品使用說明書 |
1 |
|
6 |
薄片夾持臺 |
1 |
|
|
|
|
7 |
砝碼桿 |
1 |
|
|
|
|
8 |
水平調節螺釘 |
4 |
|
|
|
|
9 |
電源線 |
1 |
|
|
|
|
10 |
保險絲（1A） |
2 |
|
|
|
|
11 |
10* 40*物鏡 |
2（各1個） |
|
|
|
|
12 |
螺絲批 |
1 |
|
|
|
|
13 |
標準硬度塊：HV1，HV0.2 |
2（各1塊） |
|
|
|
可選配置：
克努普壓頭 硬度塊 金相試樣切割機 金相試樣鑲嵌機 金相試樣拋光機 CCD圖像處理系統
產品具體參數請咨詢：時代試金 翟勝 13851491314 | |
